一、概述

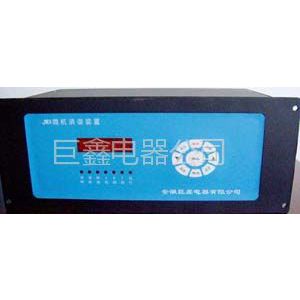

电力系统中的铁磁谐振过电压是一种常见的内部过电压，对电力系统的安全运行威胁***，它是导致高压熔丝熔断，电磁式电压互感器烧损爆炸的重要原因，也是系统中某些重大事故的诱发原因之一。我公司生产JWX型微机消谐装置，利用高性能单片机作为检测、控制的核心元件。具有抗干扰能力强、运算速度快，性能稳定等优点，是抑制铁磁谐振过电压、保护高压熔丝及电压互感器免遭损坏最理想的自动保护装置。
二、型号说明
三、产品特点：
1.适用范围广泛，适用于35KV以下各种电压等级，各种谐振频率；
2.在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号，显示并保存相关信息；
3.无需整定和调试，开机后自动进入运行状态，维护量小
4.可存储故障信息供追忆和显示；
5.可配置RS485通信接口；
6.软件系统原理***、结构合理、技术成熟、性能稳定、***、智能化水平高；
四、技术指标：
1.工作电源：AC220V，50～60Hz，功耗小于15W；
2.环境温度：-20 ～+50℃；
3.环境湿度：不大于90%RH；
4.海拔高度： ≤2Km；
5.周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
五、工作原理
装置监测PT 三相电压和开口三角电压, 正常工作情况下，装置循环显示三相电压。当系统出现故障，装置开始对此信号进行数据采集和数字信号处理，然后对数据进行分析、计算，得出故障类型。如果是铁磁谐振，系统立即启动消谐电路，让铁磁谐振在阻尼作用下迅速消失。此时，CPU系统进行记录、存贮，并自动报警、显示。如果是过电压或单相接地故障，微机系统检测后，分别给出显示和报警，并记录、存贮故障信息。
六、安装尺寸及接线
七、使用说明
1.显示
（1）三相电压显示
装置上电即自动进入运行状态，LED循环显示A、B、C三相PT二次电压Ua、Ub、Uc。
（2）装置输入回路故障显示
LED***一位显示为“E”，
***、2位显示“Ua”（Ub，Uc，Ud）为A相电压回路故障；
（3）系统谐振显示
（４）系统接地LED显示
***位接地相；第6位“J” 为金属接地符号。
（５）PT一次断线（熔断器熔断）LED显示：
“FU”表示PT一次断线；“A”表示相别；“E”表示故障。
2.按键操作
（1）查看和校对时间
在运行状态按“时钟”键，可查看和校对时间。
a) 次按“时钟”键，LED显示年、月、日，按“▲”或“▼”键，进行日期调整，校准后 按“确定”键确定本次调整。
b) 再次按“时钟”键，LED显示时、分、秒，按“▲”或“▼”键，进行时间调整，校准后按 “确定”键确定本次调整。
（2）查看故障记录
在运行状态按“查询”键，可查看故障记录。
a）次按“查询”键，显示：次数（01～15）、接地线路和故障性质；以后每次按，依次显：发生日期（年、月、日）、发生时间（时、分、秒）、A相电压（峰值）、B相电压（峰值）、C相电压（峰值）。
b) 次数“01”为最近一次故障信息，显示完一次信息，再按则显示***次故障信息。
c) 当显示的故障信息为00时，说明无故障发生。
（3）
一、概述
电力系统中的铁磁谐振过电压是一种常见的内部过电压，对电力系统的安全运行威胁***，它是导致高压熔丝熔断，电磁式电压互感器烧损爆炸的重要原因，也是系统中某些重大事故的诱发原因之一。我公司生产JWX型微机消谐装置，利用高性能单片机作为检测、控制的核心元件。具有抗干扰能力强、运算速度快，性能稳定等优点，是抑制铁磁谐振过电压、保护高压熔丝及电压互感器免遭损坏最理想的自动保护装置。
二、型号说明
三、产品特点：
1.适用范围广泛，适用于35KV以下各种电压等级，各种谐振频率；
2.在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号，显示并保存相关信息；
3.无需整定和调试，开机后自动进入运行状态，维护量小
4.可存储故障信息供追忆和显示；
5.可配置RS485通信接口；
6.软件系统原理***、结构合理、技术成熟、性能稳定、***、智能化水平高；
四、技术指标：
1.工作电源：AC220V，50～60Hz，功耗小于15W；
2.环境温度：-20 ～+50℃；
3.环境湿度：不大于90%RH；
4.海拔高度： ≤2Km；
5.周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
五、工作原理
装置监测PT 三相电压和开口三角电压, 正常工作情况下，装置循环显示三相电压。当系统出现故障，装置开始对此信号进行数据采集和数字信号处理，然后对数据进行分析、计算，得出故障类型。如果是铁磁谐振，系统立即启动消谐电路，让铁磁谐振在阻尼作用下迅速消失。此时，CPU系统进行记录、存贮，并自动报警、显示。如果是过电压或单相接地故障，微机系统检测后，分别给出显示和报警，并记录、存贮故障信息。
六、安装尺寸及接线
七、使用说明
1.显示
（1）三相电压显示
装置上电即自动进入运行状态，LED循环显示A、B、C三相PT二次电压Ua、Ub、Uc。
（2）装置输入回路故障显示
LED***一位显示为“E”，
***、2位显示“Ua”（Ub，Uc，Ud）为A相电压回路故障；
（3）系统谐振显示
（４）系统接地LED显示
***位接地相；第6位“J” 为金属接地符号。
（５）PT一次断线（熔断器熔断）LED显示：
“FU”表示PT一次断线；“A”表示相别；“E”表示故障。
2.按键操作
（1）查看和校对时间
在运行状态按“时钟”键，可查看和校对时间。
a) 次按“时钟”键，LED显示年、月、日，按“▲”或“▼”键，进行日期调整，校准后 按“确定”键确定本次调整。
b) 再次按“时钟”键，LED显示时、分、秒，按“▲”或“▼”键，进行时间调整，校准后按 “确定”键确定本次调整。
（2）查看故障记录
在运行状态按“查询”键，可查看故障记录。
a）次按“查询”键，显示：次数（01～15）、接地线路和故障性质；以后每次按，依次显：发生日期（年、月、日）、发生时间（时、分、秒）、A相电压（峰值）、B相电压（峰值）、C相电压（峰值）。
b) 次数“01”为最近一次故障信息，显示完一次信息，再按则显示***次故障信息。
c) 当显示的故障信息为00时，说明无故障发生。
（3） 通信地址设定：
a) 按“设定”键一次，显示：Add = 00，表示本机当前地址为00；
b) 按“▲”键或“▼”键可在00~99范围内进行地址设定；
c) 当选择好地址后，按“确定”键，则确认本次地址设定。
（4）试验
在隔离刀闸处于分闸位置，装置在运行状态，按“试合”键，可进行消谐动作试验。
（5）退出调试或设定
在调试或设定状态，按“退出”键,即返回运行状态；若5分钟不按键，则自动返回运行状态。
v 通信地址设定：
a) 按“设定”键一次，显示：Add = 00，表示本机当前地址为00；
b) 按“▲”键或“▼”键可在00~99范围内进行地址设定；
c) 当选择好地址后，按“确定”键，则确认本次地址设定。
（4）试验
在隔离刀闸处于分闸位置，装置在运行状态，按“试合”键，可进行消谐动作试验。
（5）退出调试或设定
在调试或设定状态，按“退出”键,即返回运行状态；若5分钟不按键，则自动返回运行状态。
